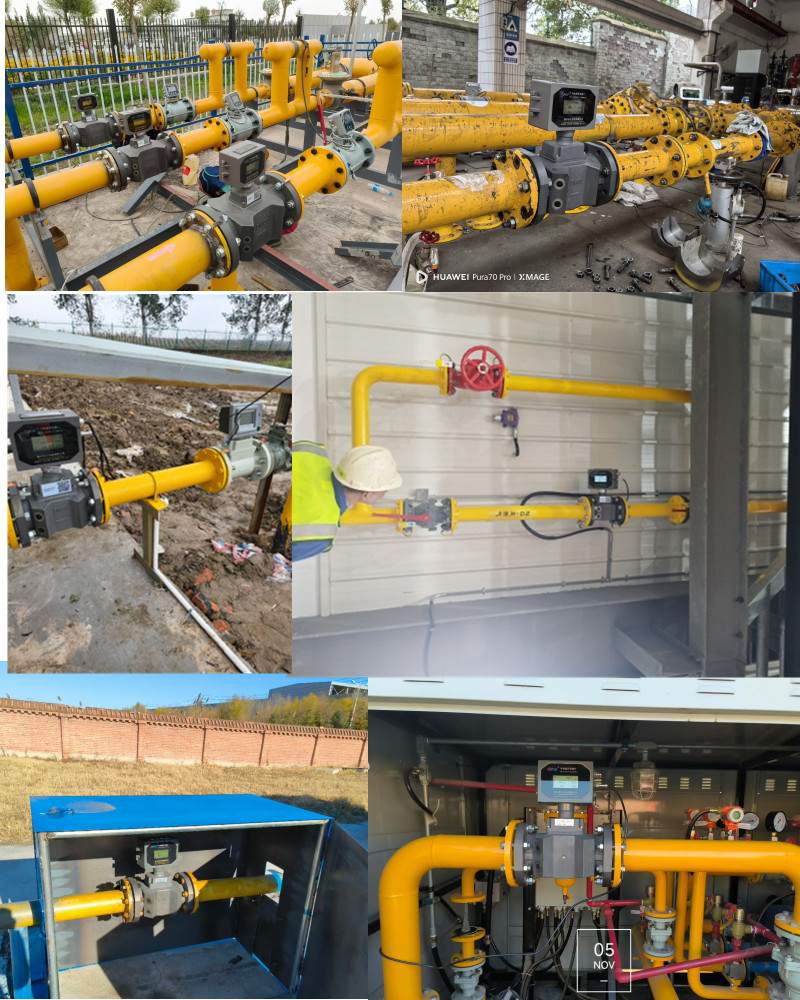

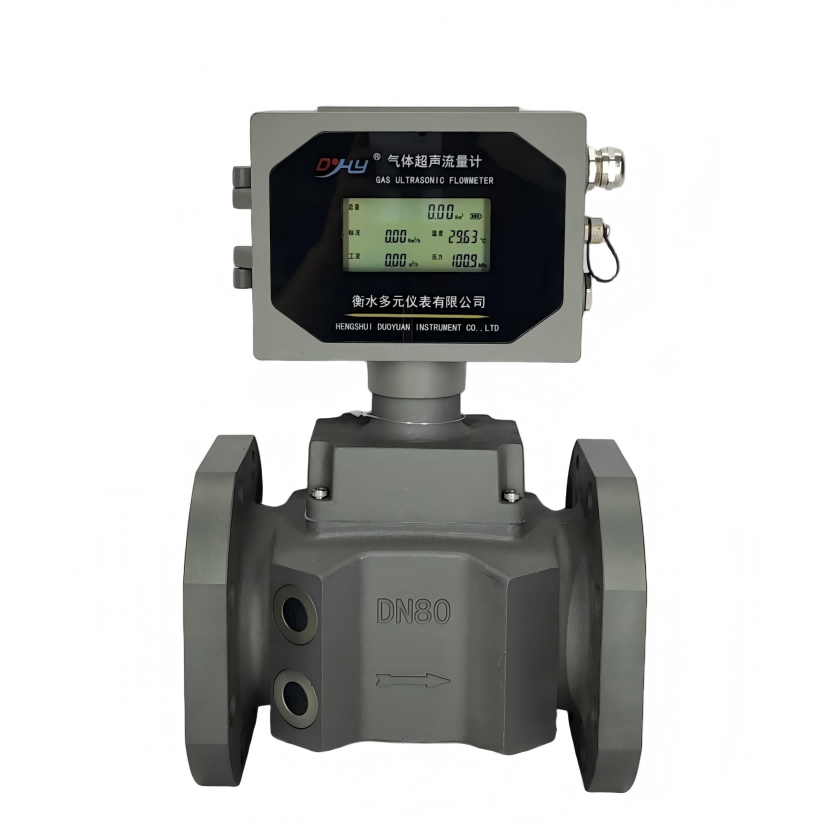

DYQC型氣體超聲流量計是基于傳播時間差法的互相關流量計算原理，利用超聲波檢測管道中氣體流速信息的非接觸式流量計，由于其具有測量精度高、抗干擾能力強、壓力損失小以及測量范圍寬等優點，近年來在氣體流量檢測領域逐步得到廣泛的應用。主要適用于城市燃氣管網的計量、工業燃氣的計量、燃氣調壓站的計量、能源管理等計量，

DYQC型超聲流量計采用多聲道設計，可以消除渦流和不對稱流影響，多聲 道增加冗余備份聲道，提高系統的可靠性。

性能亮點

1. 采用基于傳播時間差法的互相關流量計算原理；

2. 支持準確度等級：0.5級(需要特殊定制)/1.0級；

3.  DN25~DN300 口徑，350-500可以定制；

4. 單聲道、雙聲道、四聲道、六聲道以及八聲道等多種聲道布置方案；

5. 多聲道道融合算法；

6. 低噪聲信號處理電路及溫漂/零漂自動補償算法；

7. 融合高精度溫度/壓力采集(數字傳感器)與補償?shù)臉藴鼠w積修正；

8. 量程比超過160:1;

9. 超寬范圍度800:1;

10.超低“零”始動流量；

11.表頭可轉動350°,方便讀數；

12.大容量板載數據存儲，可保存超過一年數據；

13.氣體組分設置與壓縮因子計算，符合 AGA8-92DC,AGA   NX-19 或 SGERG-88

計算方法；

14.符合國家標準GB/T  18604-2014 和 JJG  1030-2007;

15.換能器故障智能識別與檢測；

16.支持鋰電池供電與外部直流供電(電池為應急供電，長期使用推薦外供電；

17.流量計殼體采用磨具鑄造，高精度車床一次加工成型，保證尺寸一致性來保

證性能一致性。

18.流量計殼體有不銹鋼殼體，特別適用化工現場、新能源鋰電池行業禁鋅禁銅 場所使用。

19.本產品對渡越時間的測量和計算采用互相關算法，將超聲波信號從時域變換 到頻域進行處理，從而對信號幅值不敏感，抗干擾能力較強，測量范圍寬， 數據穩定性好，相對其他測量方法具有顯著的優越性

儀表口徑:25mm、32mm、40mm、50mm、80mm                             適用介質:天然氣、壓縮空氣、氮氣等氣體

      100mm、150mm、200mm、250mm、300mm                            量程比:1:160

公稱壓力:1.6MPa(2.5MPa及以上可定制)                                            材質:鋁合金、不銹鋼
補償方式:溫度壓力雙補償                                                                產品標準:GB/T8604-2014《用氣體超聲波流量計測量天然氣流量》
輸出信號:脈沖、4-20mA、RS485、IC卡信號、GPRS                           安裝方向:垂直安裝或水平安裝
通訊協議:ModBuS-RTU、HART(定做)                                                可測氣體流速范圍:0.05m/s~30m/s
數據遠傳:NB-IoT、4G、5G
供電電源:強電24VDC直流電源 或 3.6V鋰電池
防護等級:IP65、IP67
防爆等級:ExdIICT6Gb
